抓斗限位塊的主要功能是保護抓斗油缸，限制油缸行程。目前現有抓斗的限位塊結構是上下限分離的。上限位塊焊接在抓斗翻板側面，與抓斗機構耳板的上限位置相匹配。

　　下限位塊焊接在抓斗翻板的底部，與焊接在抓斗機構下底板上的下限位塊相匹配。焊接效率低，需要焊接15個以上的限位塊。而且焊縫使用壽命不穩定，容易造成抓斗油缸損壞。

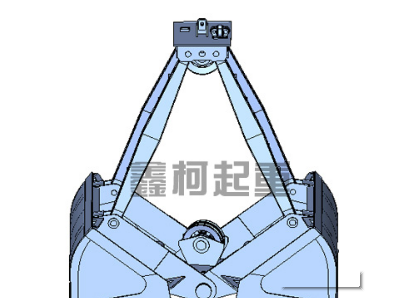

　　另外，上限位塊的上限結構便于焊接，解決了焊接效率較低的問題，同時承載能力更好，提高了限位塊的穩定性，延長了使用壽命。抓斗限位保護結構由中柱組成，中柱下端兩側連接機構耳板，機構耳板上端鉸接有抓斗翻板，抓斗翻板上端連接油缸。
　　在遠離中柱的一側設有向外突出的弧形段，弧形段的軸心是機構耳板和抓斗翻板的鉸點，弧形段的上端與上端點的上切線相連，弧形段的下端與垂直于下端點切線的下限直線段。抓斗翻板側面設有以機構耳板和抓斗翻板的鉸點為圓心的弧形限位塊。
